Как настроить мензуру на электрогитаре: пошаговая инструкция

Чтобы настроить мензуру электрогитары, настройте открытую струну и сравните по тюнеру флажолет с зажатой нотой на 12-м ладу. Если зажатая нота выше, седло нужно отодвинуть от грифа; если ниже — подвинуть к грифу. После каждого движения струну заново настраивают и повторяют проверку.

Обычно к этой процедуре приходят, когда открытые струны и аккорды в начале грифа звучат нормально, а выше 7–9 лада гитара начинает казаться слегка расстроенной. Одна из частых причин — сбитая интонация: открытая струна настроена правильно, но по мере продвижения по грифу строй расходится.

В обиходе это называют «настроить мензуру», хотя на самом деле речь идет о настройке интонации — делается это через изменение рабочей длины струны от порожка до бриджа. Что такое мензура в конструктивном смысле и как она связана с калибром струн и строем, подробно разобрано в отдельной статье про мензуру гитары — здесь же речь пойдет о самой процедуре: что для нее нужно и как ее провести на разных типах бриджей.

Как настроить мензуру: короткий порядок действий

1. Настройте открытую струну в рабочий строй.
2. Извлеките флажолет над 12-м ладом и проверьте его по тюнеру.
3. Зажмите обычную ноту на 12-м ладу с привычной силой, не подтягивая струну вбок.
4. Если зажатая нота выше флажолета, сдвиньте седло от грифа; если ниже — к грифу.
5. После движения седла заново настройте открытую струну.
6. Повторяйте проверку, пока флажолет и зажатая нота не совпадут, затем переходите к следующей струне.

Если заодно меняете прогиб грифа или высоту струн, сначала закончите с ними: интонацию выставляют после этих регулировок. Старые изношенные струны тоже могут мешать точному сравнению. Ниже — подробная проверка и нюансы разных бриджей.

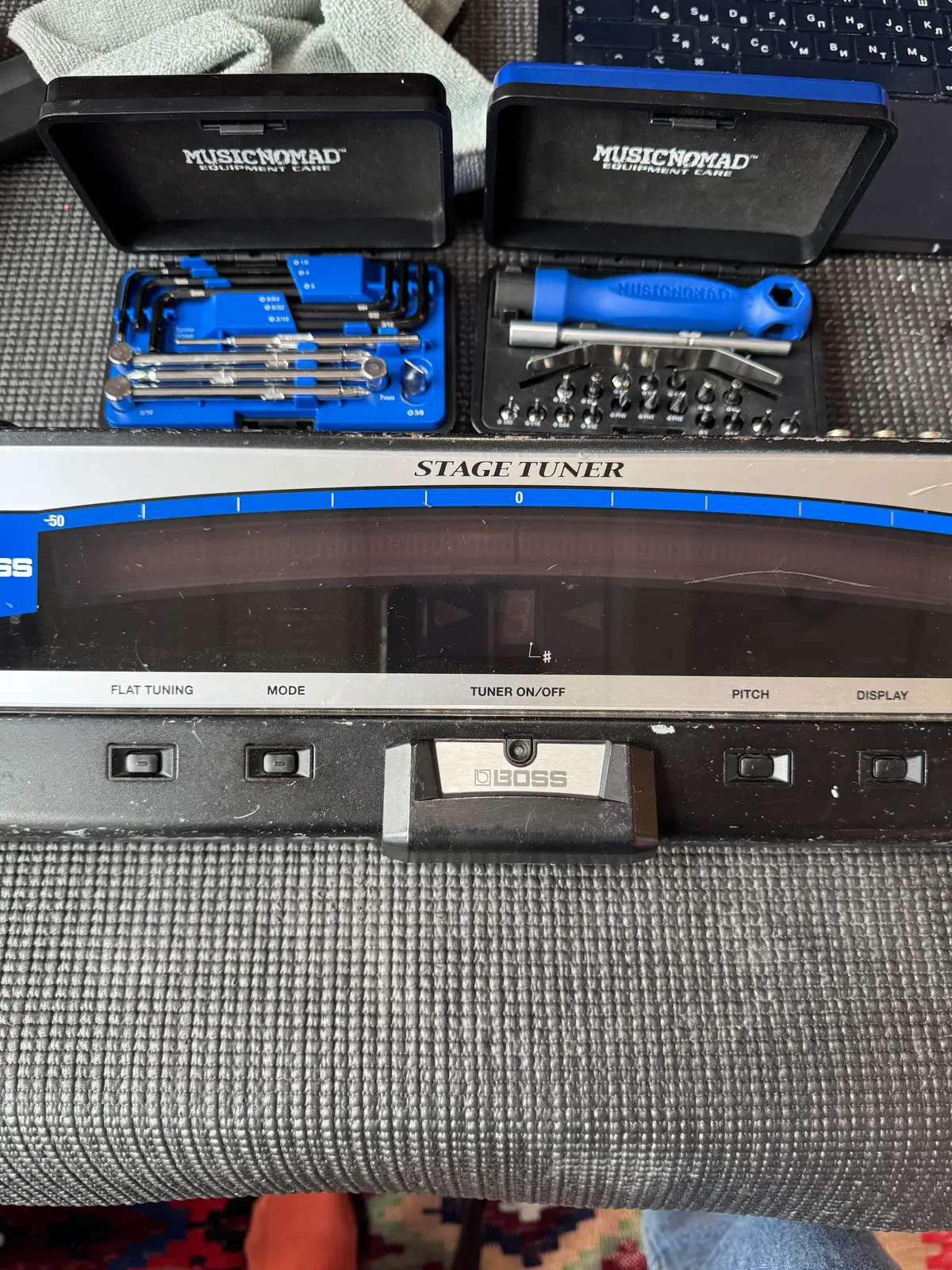

Что понадобится

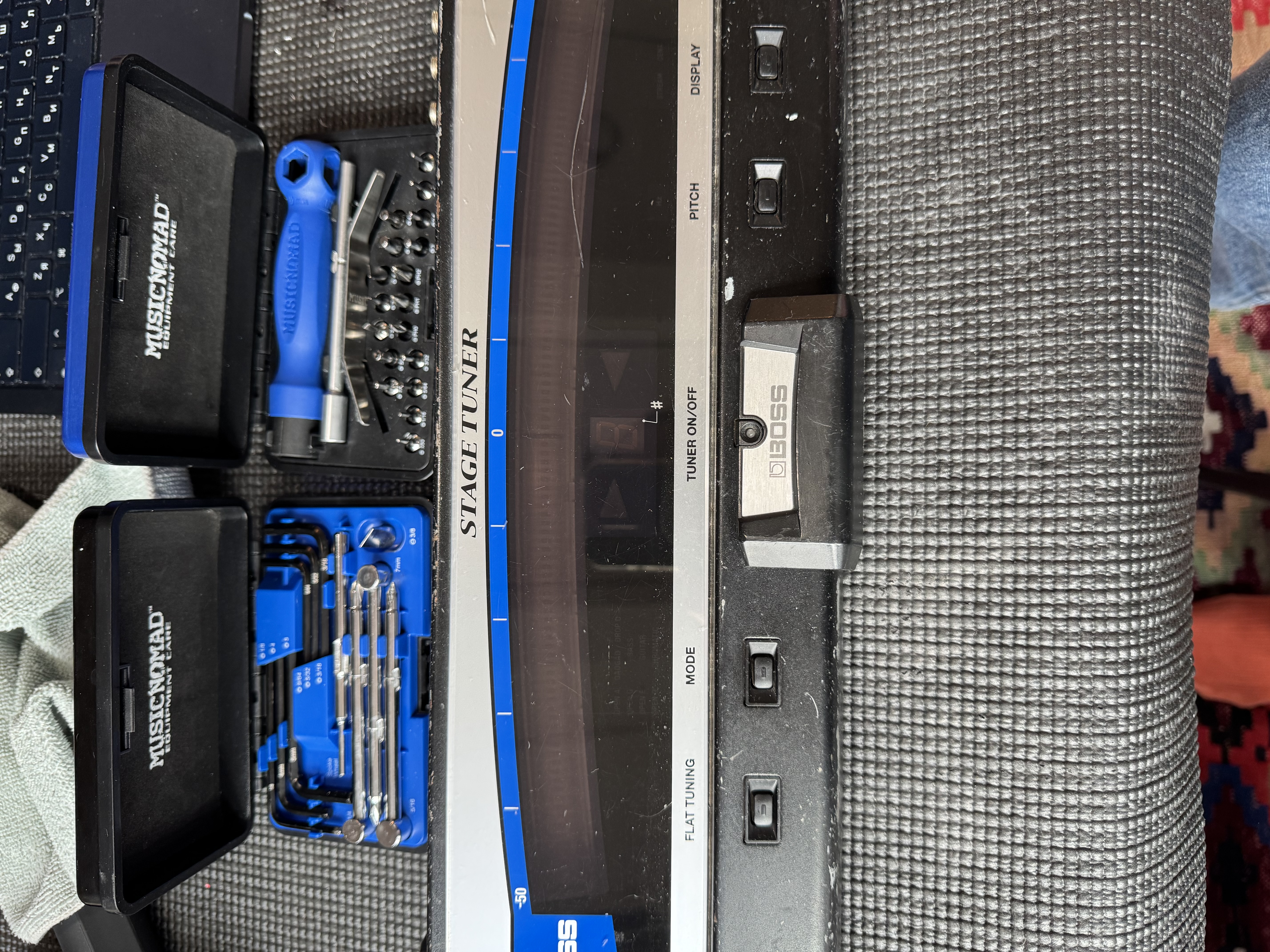

Минимальный набор — хроматический тюнер (клипса на гриф и даже приложение на телефоне в целом тоже подойдут) и правильная отвертка под винты седел бриджа. У разных производителей и разных лет выпуска винты различаются: где-то крестовой, где-то шлицевой, поэтому стоит заранее посмотреть на сам винт, а не покупать отвертку заранее наугад. Для бриджей с фиксирующимся тремоло (Floyd Rose и аналоги) дополнительно нужен шестигранный ключ подходящего размера — им фиксируется и разблокируется седло.

Свежий комплект струн — не обязательное условие для самой процедуры, но настоятельно рекомендуемое. Старые струны с изношенной или окислившейся обмоткой дают неровные показания на тюнере, и в результате можно потратить время на подгонку под шум, а не под реальное расхождение.

Что проверить до настройки мензуры

Интонация — последний шаг в цепочке настроек, а не первый. Если параллельно нужно отрегулировать анкер или изменить высоту струн, сначала заканчивают с этими регулировками и только потом переходят к мензуре. Изменение прогиба или высоты струн слегка сдвигает интонацию, поэтому при обратном порядке ее придется перепроверять заново.

Если же анкер и высота струн уже в порядке и единственная задача — поправить интонацию после смены калибра струн или странных ощущений при игре на верхних ладах, можно переходить сразу к проверке.

Как настроить мензуру на электрогитаре пошагово

Открытая струна, флажолет или зажатая нота

Открытая струна задает исходный строй, а флажолет над 12-м ладом дает ту же ноту на октаву выше без прижатия к ладу. Настройку проверяют по зажатой ноте: именно она показывает, насколько дополнительное натяжение при игре уводит высоту звука. После каждого движения седла открытую струну обязательно настраивают заново, иначе следующее сравнение ничего не скажет о положении седла.

Гитару держат в обычном игровом положении. На каждой струне сравнивают флажолет около 12-го лада и обычную зажатую ноту на 12-м ладу: при настроенной интонации они должны совпадать по тюнеру. Флажолет извлекают легким касанием без прижатия к ладу. Зажатую ноту берут с обычным игровым усилием, без подтяжки струны вбок. Лучше повторить измерение несколько раз с ровной атакой, считывая устойчивую часть звука.

Если зажатая нота звучит выше флажолета, это значит, что рабочая длина струны короче, чем нужно — и ее нужно удлинить, сдвинув седло назад, от грифа. Если зажатая нота звучит ниже, значит, рабочая длина струны слишком большая — седло сдвигают вперед, к грифу, уменьшая длину. После каждого движения седла нужно перенастроить струну заново, потому что смещение седла слегка меняет натяжение. Обычно требуется два-три подхода на струну, пока разница на дисплее тюнера не сойдет к нулю.

Как настроить мензуру на разных бриджах

Сама логика (флажолет против зажатой ноты, седло назад или вперед) одинакова для любой электрогитары. Разница — в том, как физически добраться до винта и что вообще можно подвинуть.

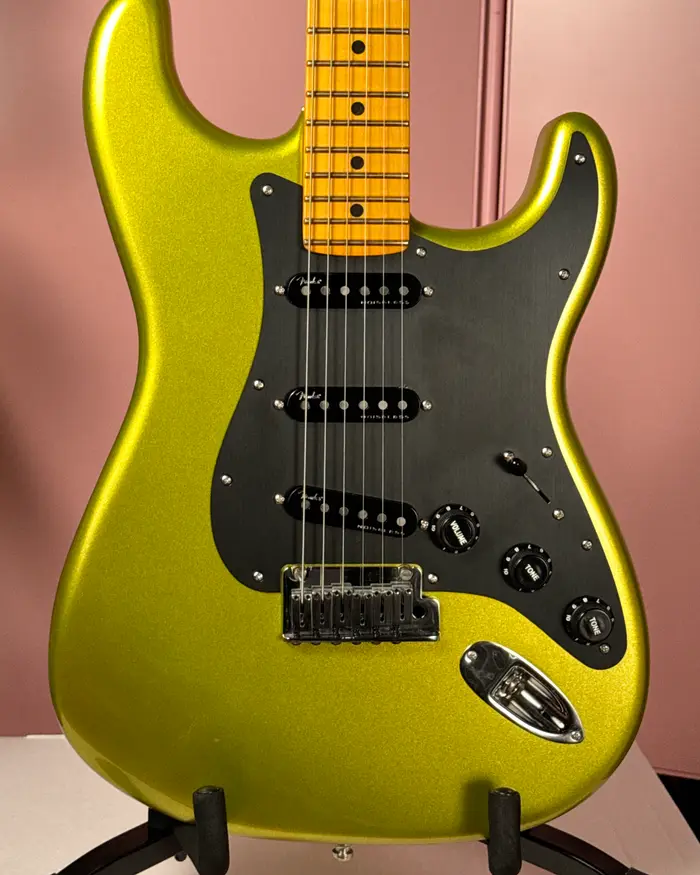

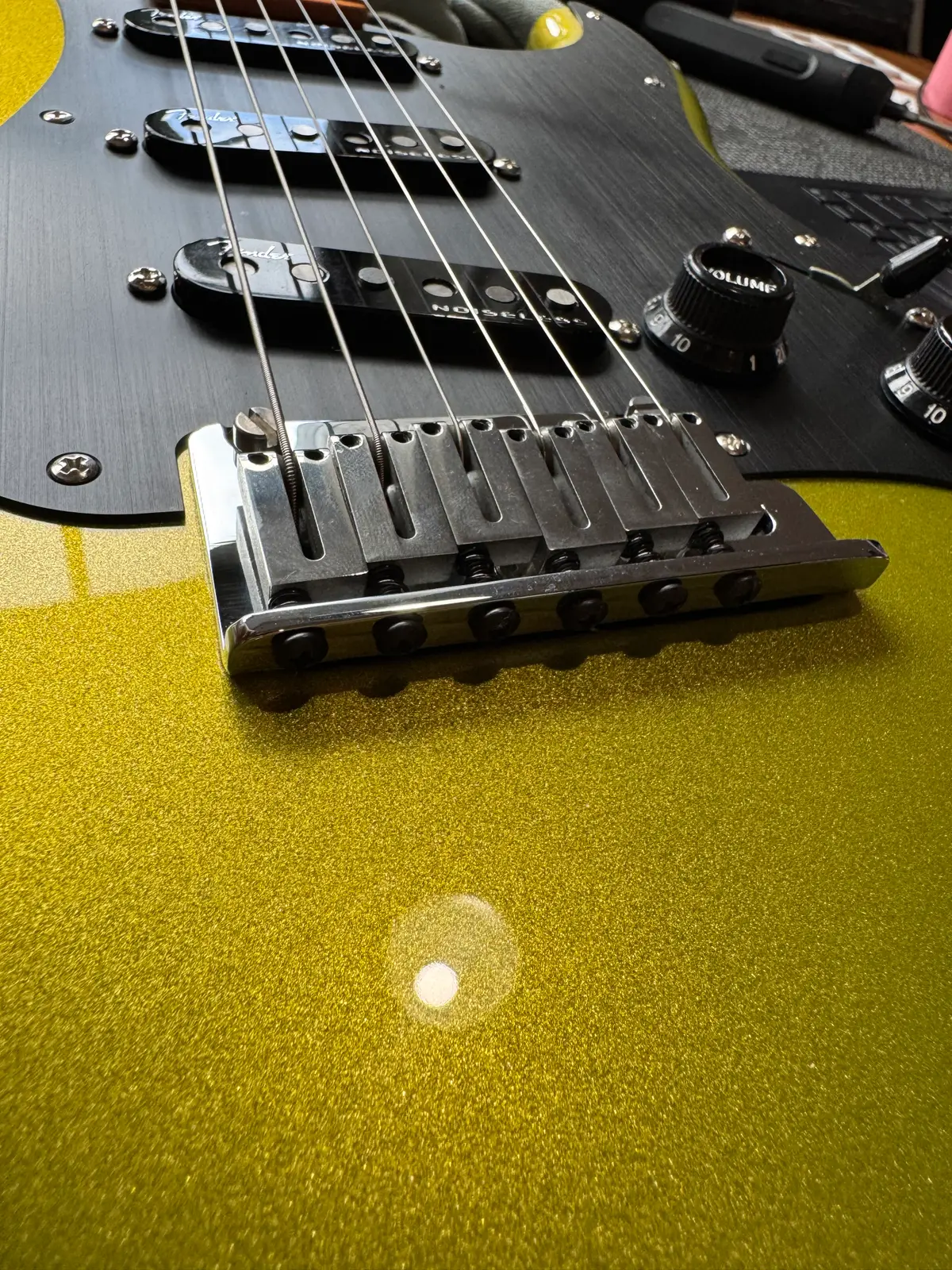

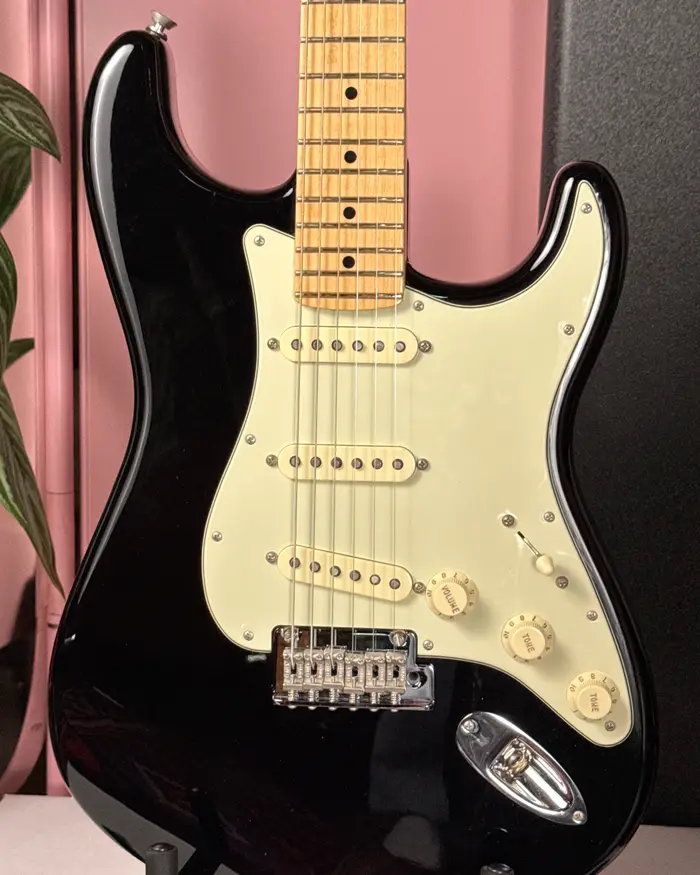

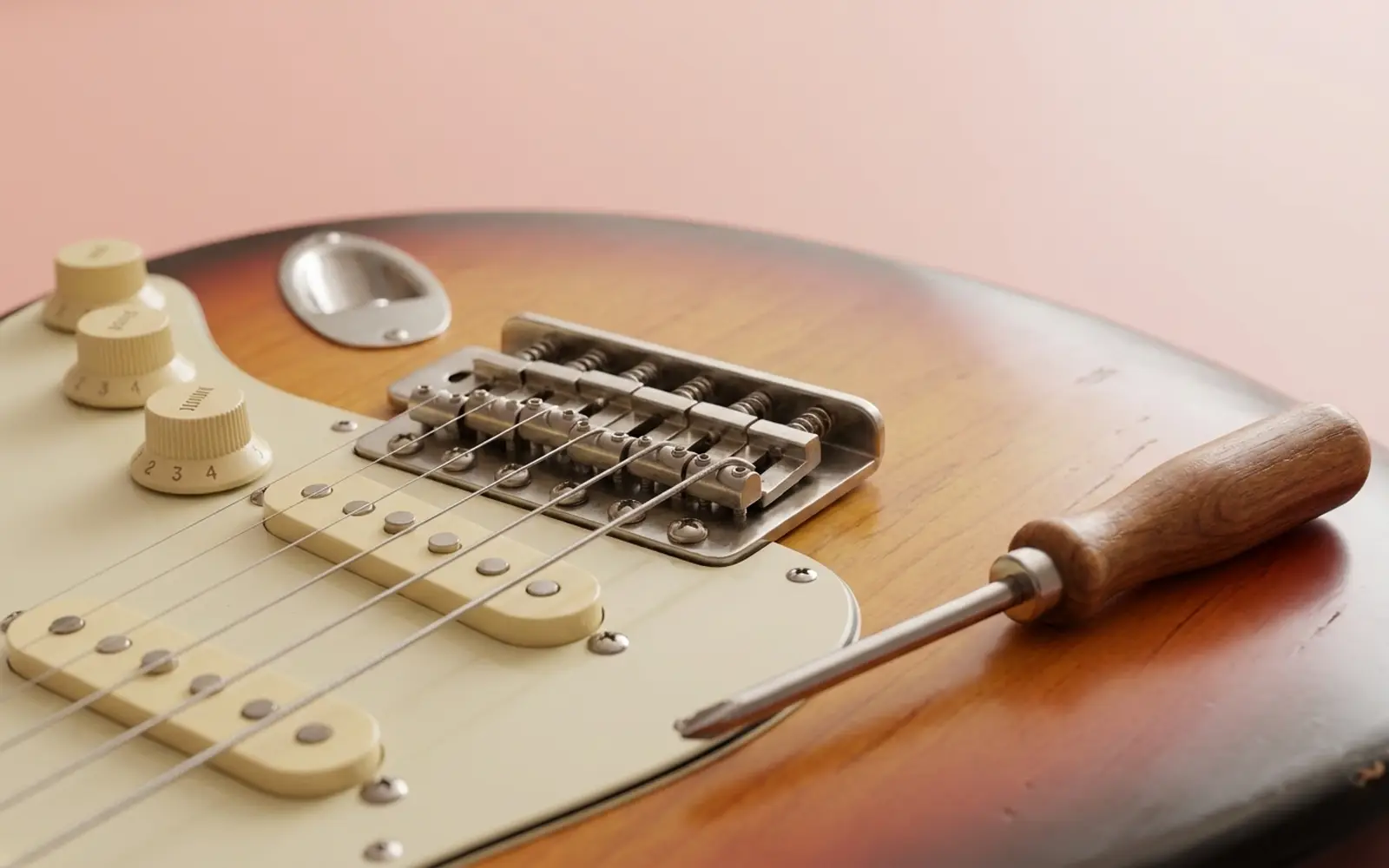

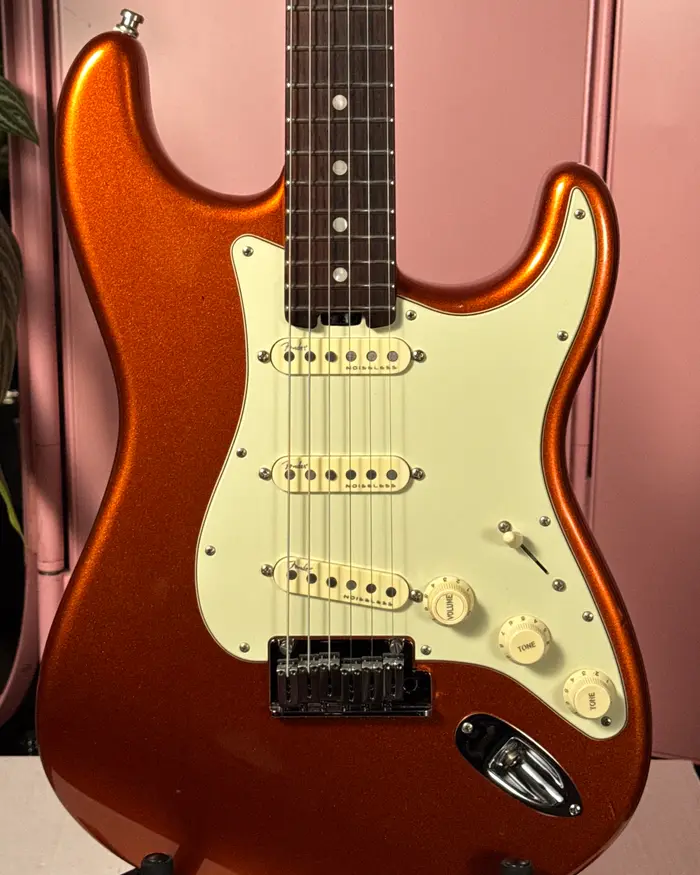

Fender-style бридж с шестью седлами

На классическом шестиседельном бридже — будь то синхронизированное тремоло или хардтейл — у каждой струны свое отдельное седло с собственным винтом, обычно расположенным со стороны задней части бриджа, вдоль направления струны. Такой бридж дает больше всего свободы: седло можно подвинуть в широком диапазоне, и на практике это самый предсказуемый тип бриджа для самостоятельной настройки.

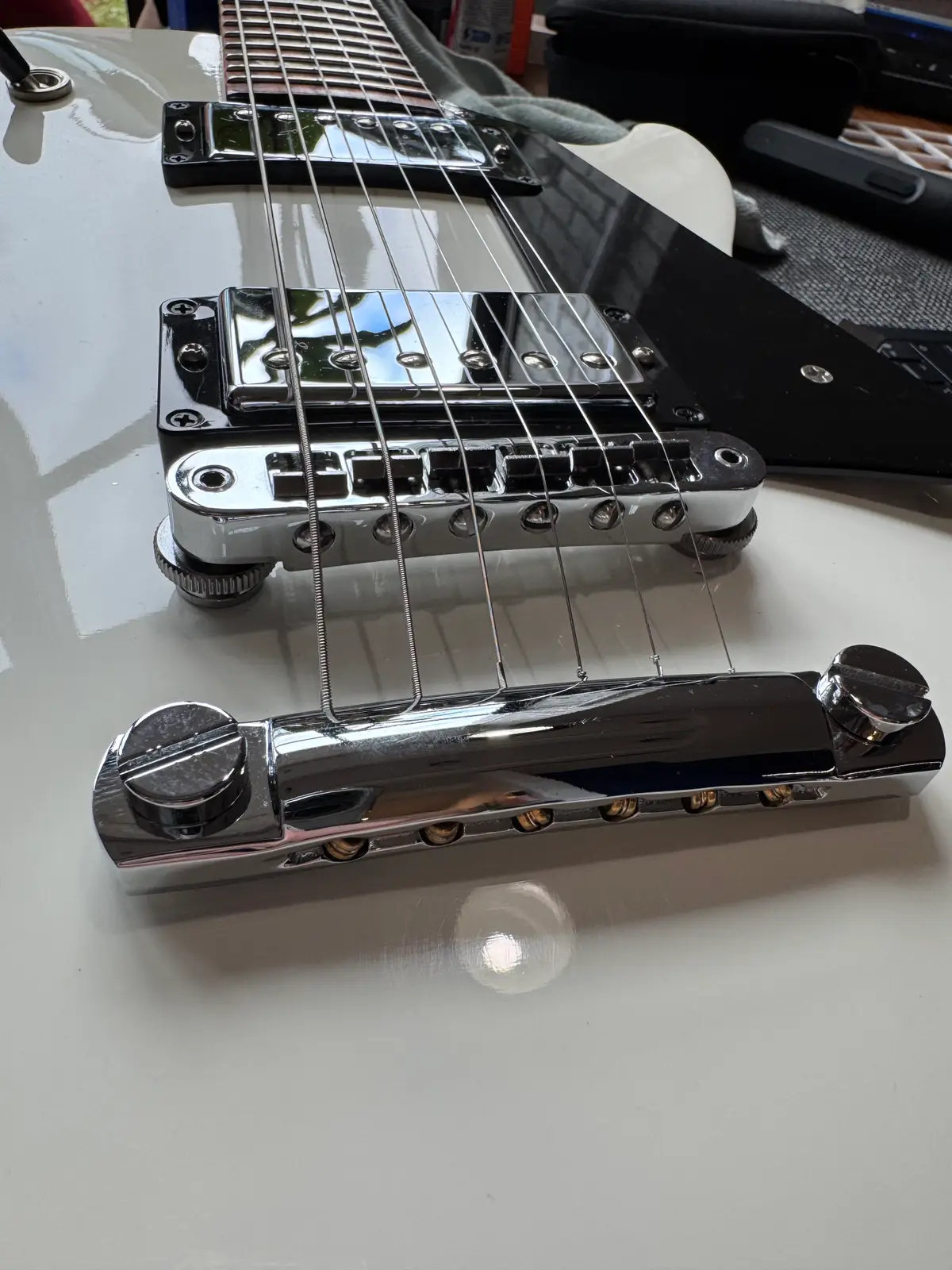

Gibson Tune-o-matic

На Tune-o-matic (в вариантах ABR-1 или Nashville) тоже шесть отдельных седел, но винт может быть расположен со стороны, обращенной к бриджевому звукоснимателю — и доступ к нему более неудобный из-за близости к корпусу. Но логика движения та же: назад — длиннее, вперед — короче. Разница в основном в удобстве работы, а не в самой процедуре.

Отдельный нюанс с Tune-o-matic: если седло дошло до края, а струну нужно еще удлинить или укоротить, иногда помогает разворот седла. Это смещает точку контакта со струной и может дать дополнительный ход. Возможность зависит от конструкции бриджа и формы прорези; разворот требует разборки, а иногда и правки прорези. Силой проворачивать винт у ограничителя не нужно.

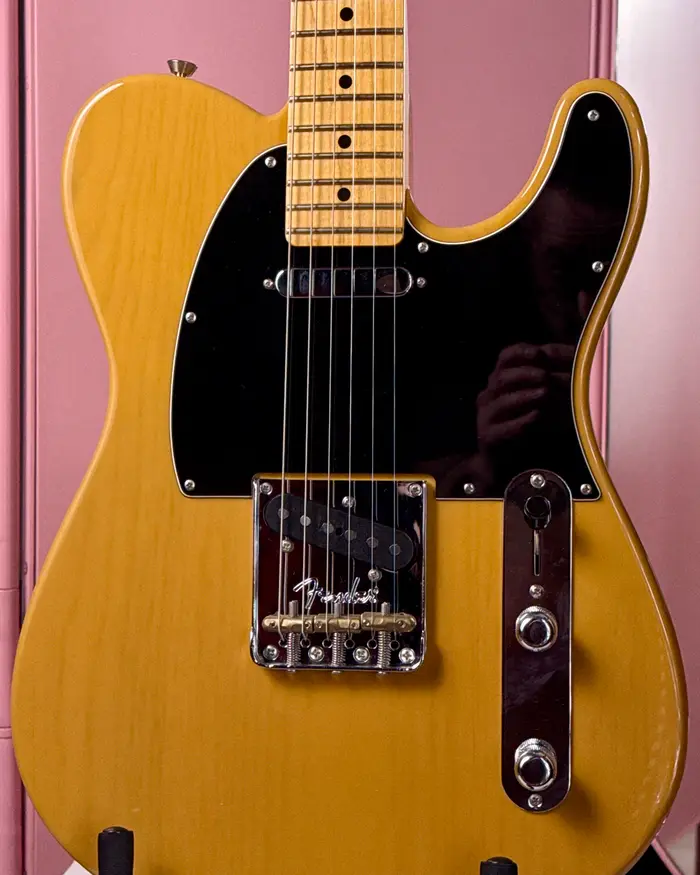

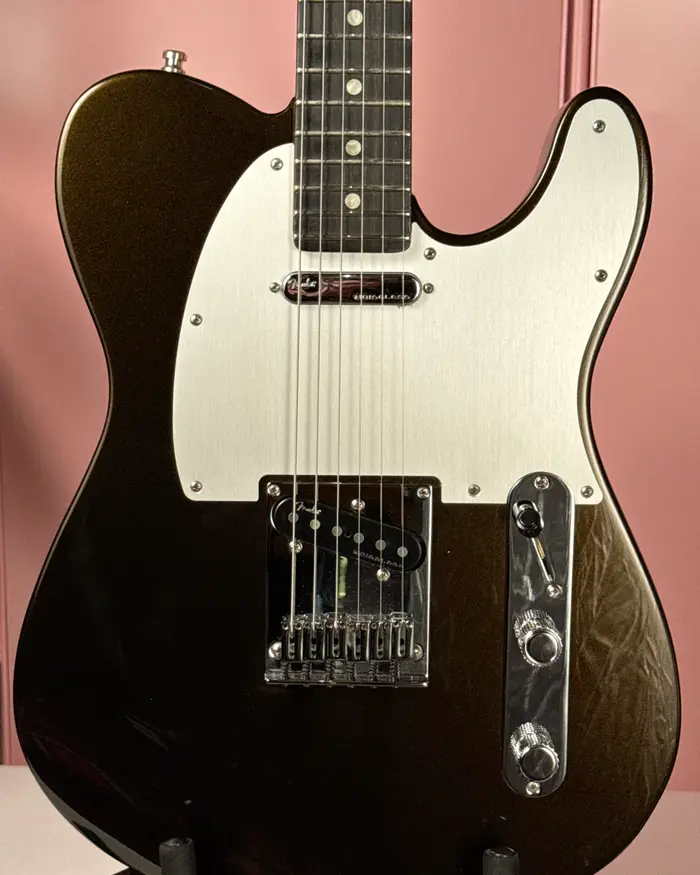

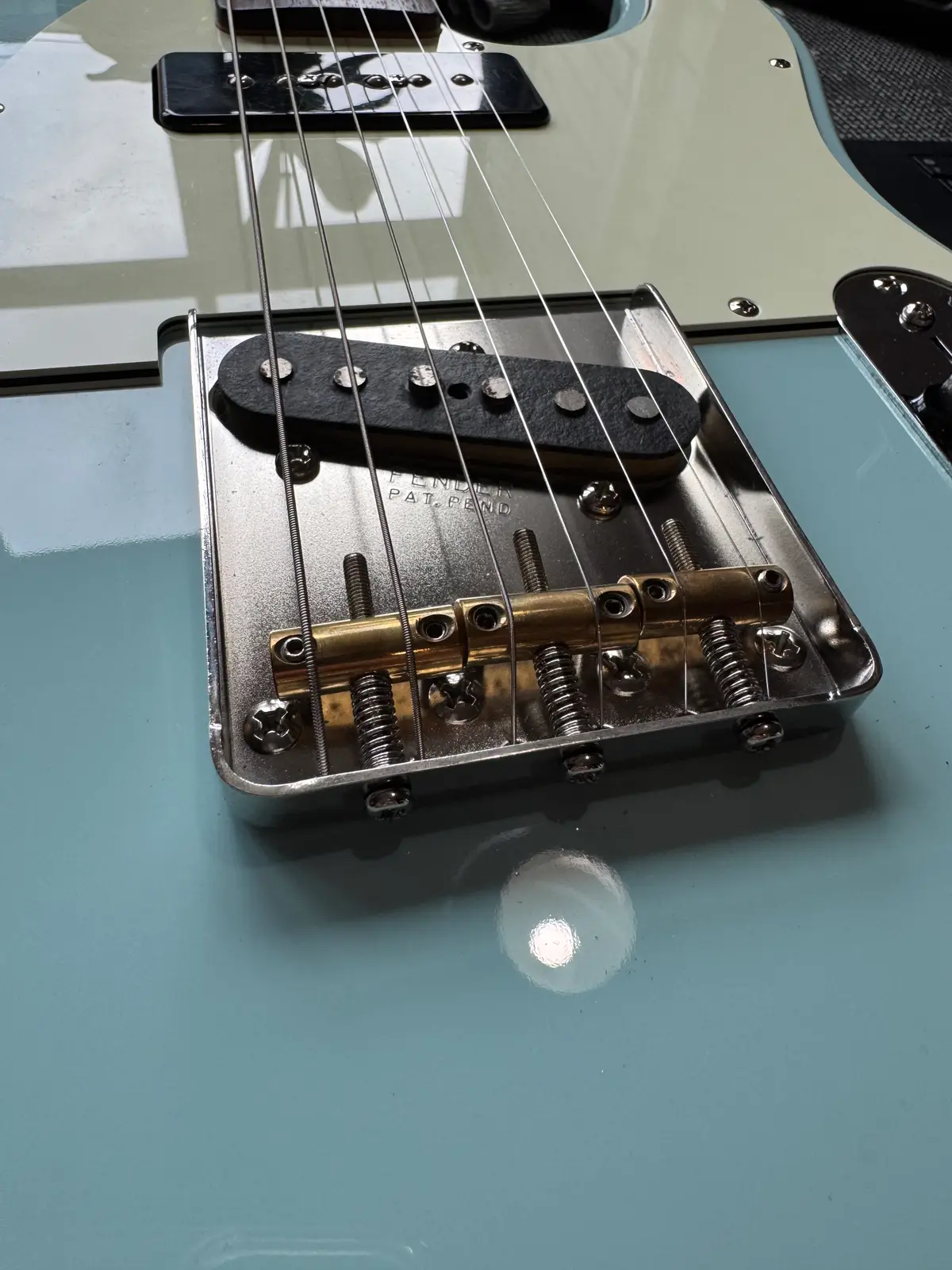

Telecaster — трёхседельный бридж и компромисс на пару струн

Классический телекастеровский бридж (ashtray) использует всего три седла на шесть струн: каждое седло держит сразу две соседние струны. Из-за этого положение седла — не точная настройка одной струны, а компромисс сразу для двух: если сдвинуть седло в идеальную точку для одной струны, вторая струна из пары от этой точки немного отклонится. На практике седло выставляют в позицию, которая одинаково немного не дотягивает до идеала для обеих струн, а не в точную точку для одной из них.

Компромисс зависит от конкретного комплекта и строя. Особенно заметной бывает разница в паре, где одна струна в обмотке, а другая без: им нужна разная компенсация. Поэтому обе струны проверяют после каждого движения общего седла.

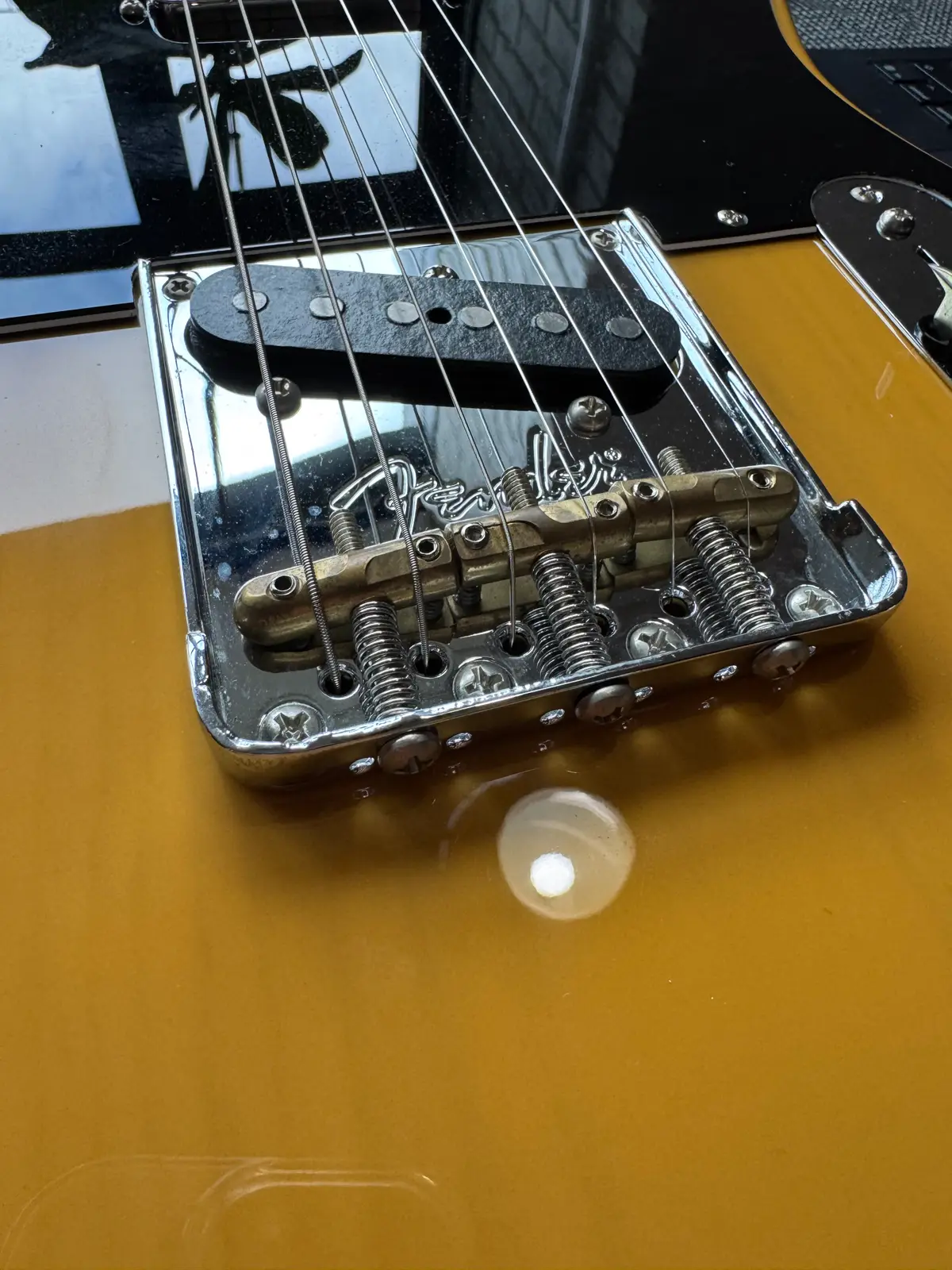

Часть современных Telecaster использует доработанные седла, которые сокращают тот же компромисс без перехода на шесть отдельных седел: каждая сторона седла обработана под свою струну, так что эффективная точка опоры для двух соседних струн уже не совпадает буквально, а немного смещена друг относительно друга. Это не убирает ограничение конструкции полностью, но заметно уменьшает расхождение по сравнению с плоским трёхседельным бриджем без компенсации.

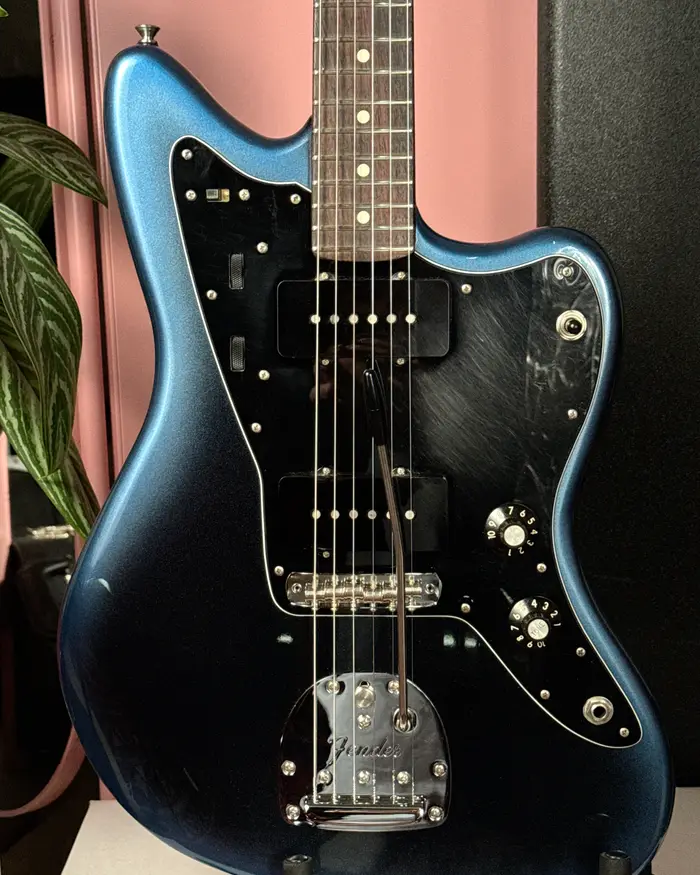

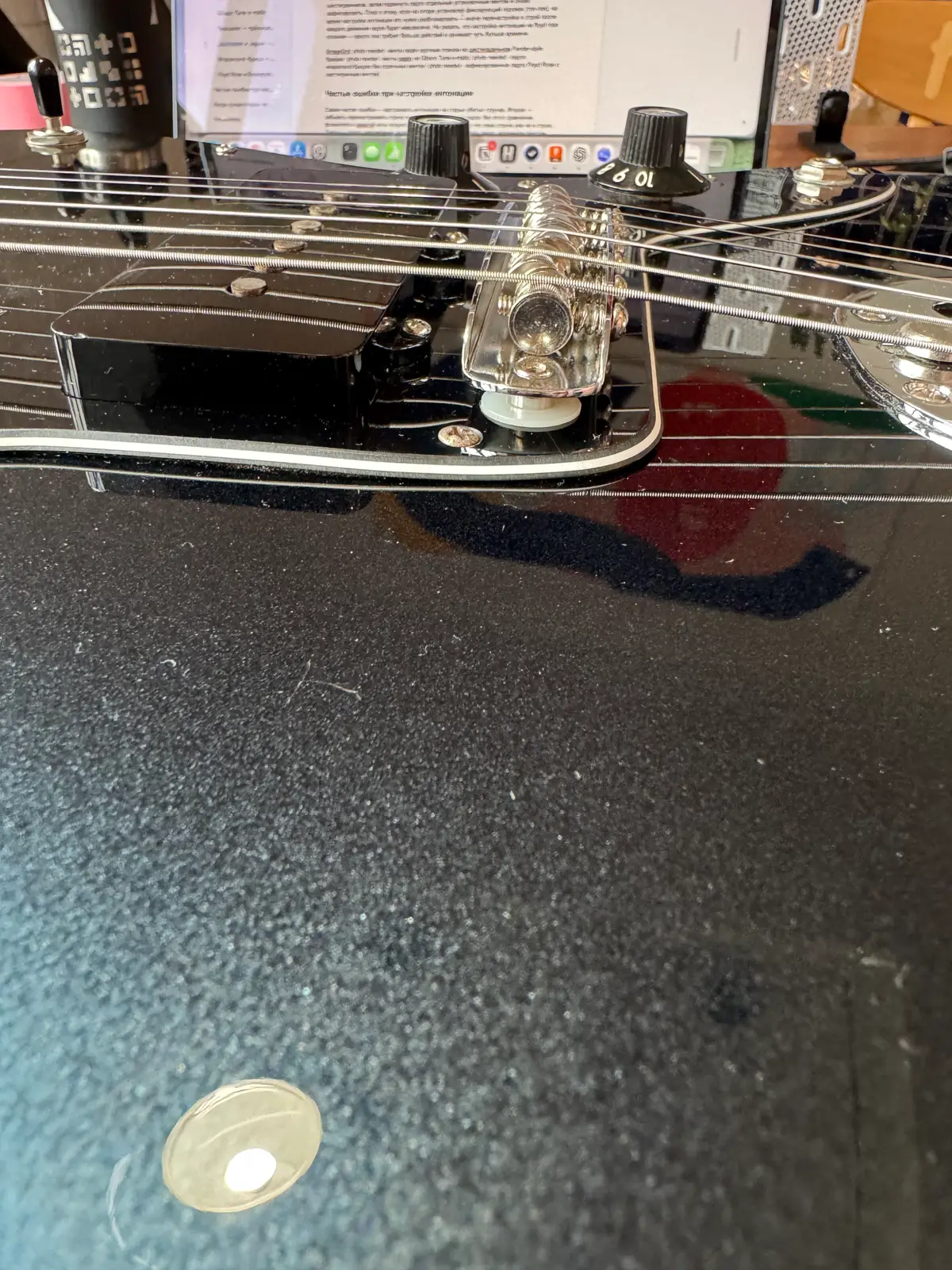

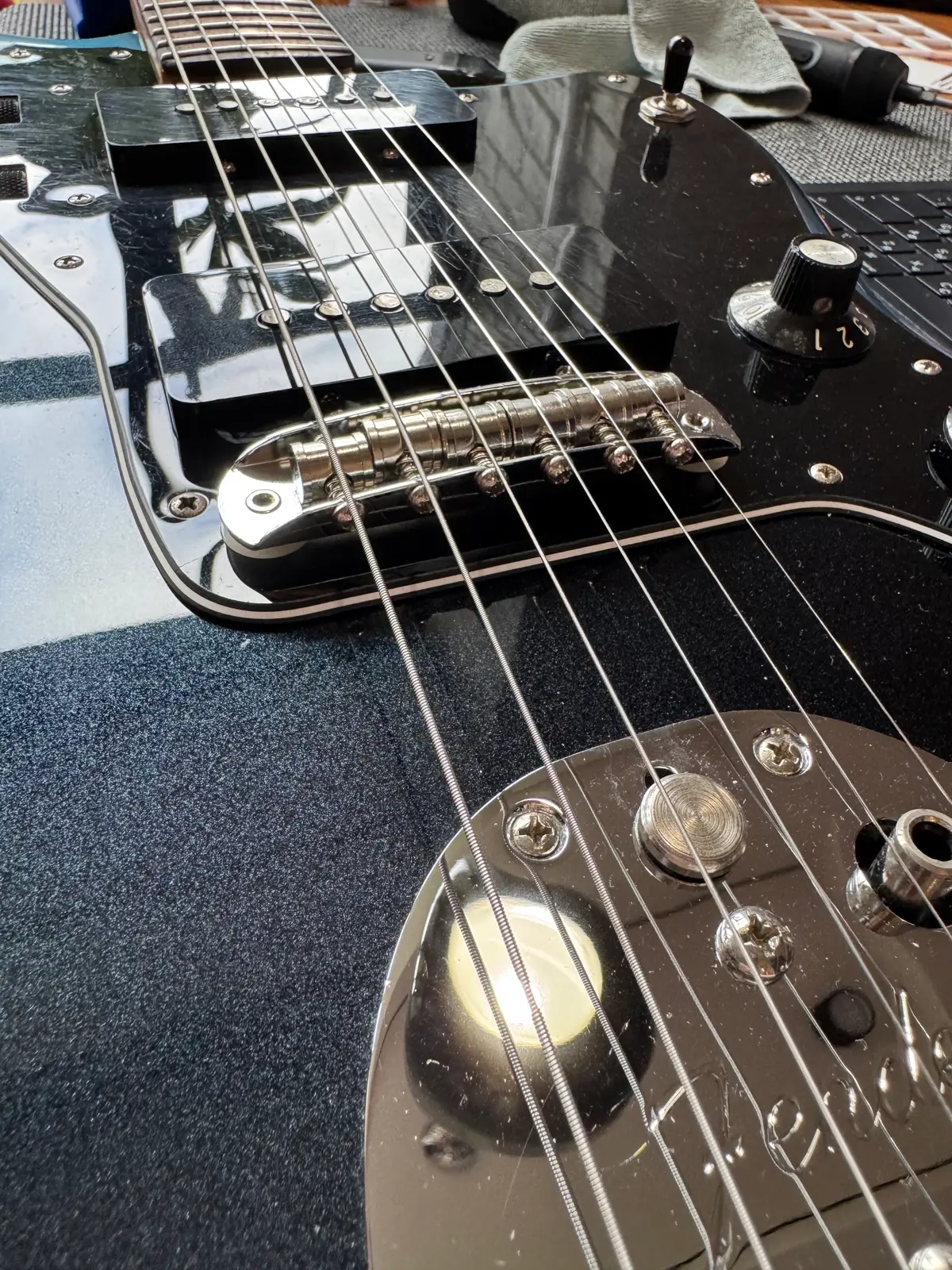

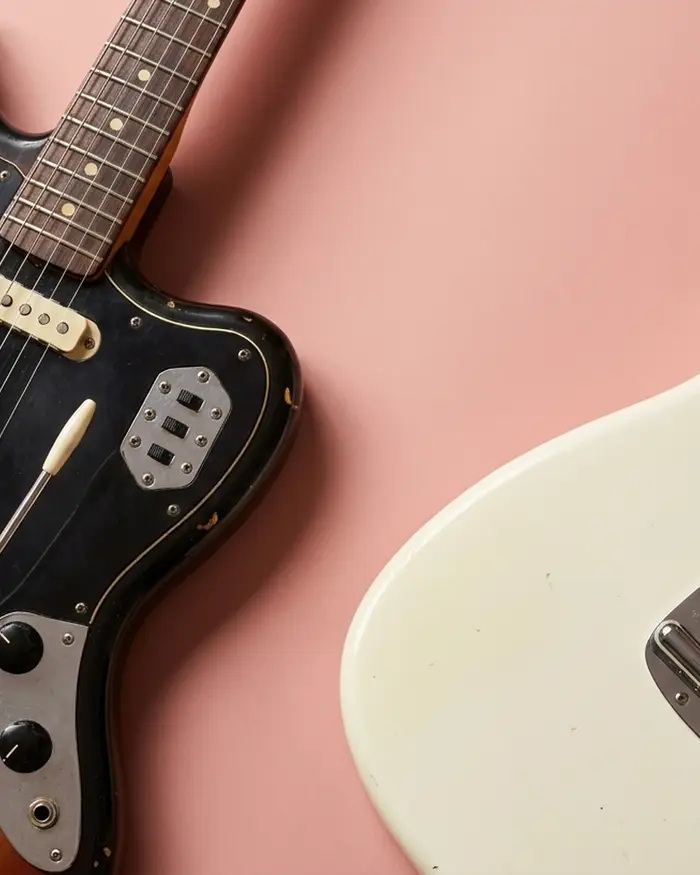

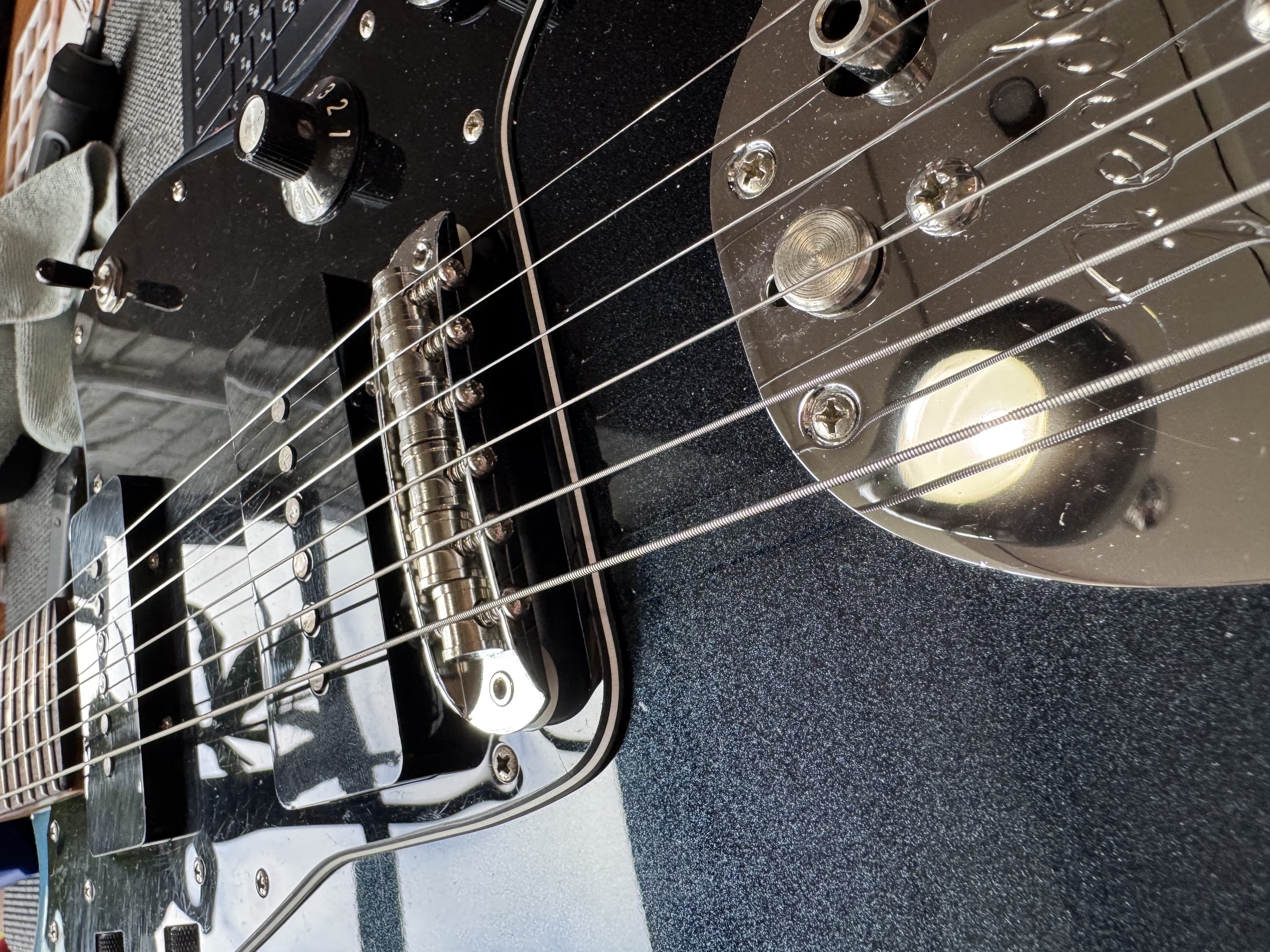

Jazzmaster и Jaguar — плавающий бридж на шести седлах

У офсетных Fender-моделей вроде Jazzmaster и Jaguar — другая конструкция: бридж не закреплён жёстко на деке, а опирается двумя регулируемыми по высоте стойками на втулки в корпусе. Каждая струна при этом лежит в собственном пазу с отдельным винтом интонации — по логике ближе к шестиседельному Fender-style бриджу, чем к телекастеровскому. Разница в том, что вся конструкция слегка покачивается на стойках, а неглубокие пазы под струны на некоторых экземплярах дают о себе знать дребезгом или соскальзыванием струны при агрессивной игре — это отдельная тема обслуживания, а не сама процедура интонации, но повод внимательнее отнестись к состоянию бриджа при осмотре такой гитары.

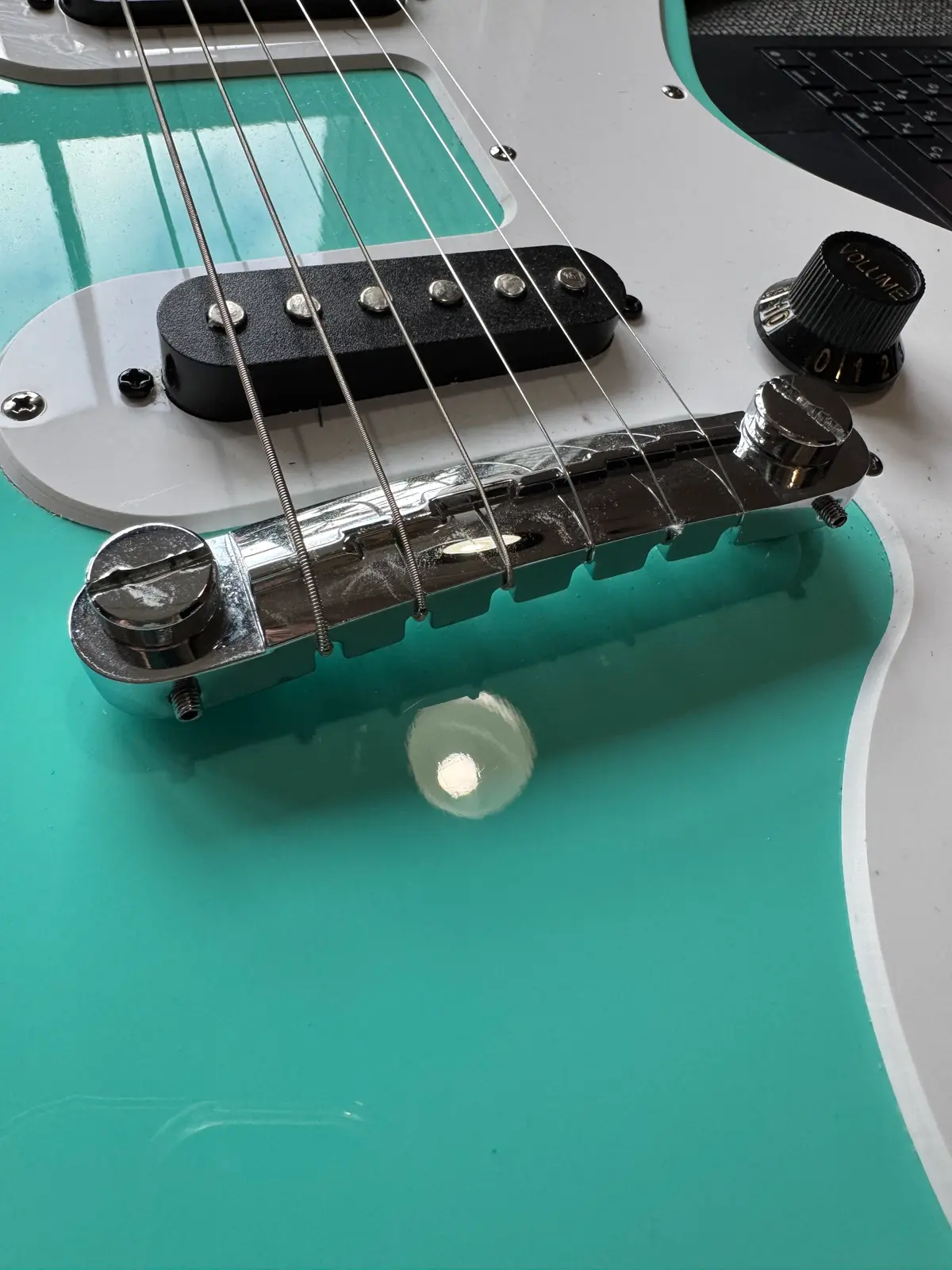

Wraparound-бридж — что не получится

На компенсированном wraparound-бридже без отдельных седел компенсация заложена в форму общей опоры струн. Индивидуально подвинуть одну струну здесь нельзя. При этом у многих таких бриджей есть два упорных винта для смещения и разворота всего бриджа относительно стоек. Возможности зависят от конкретной конструкции; существуют и wraparound-бриджи с шестью регулируемыми седлами.

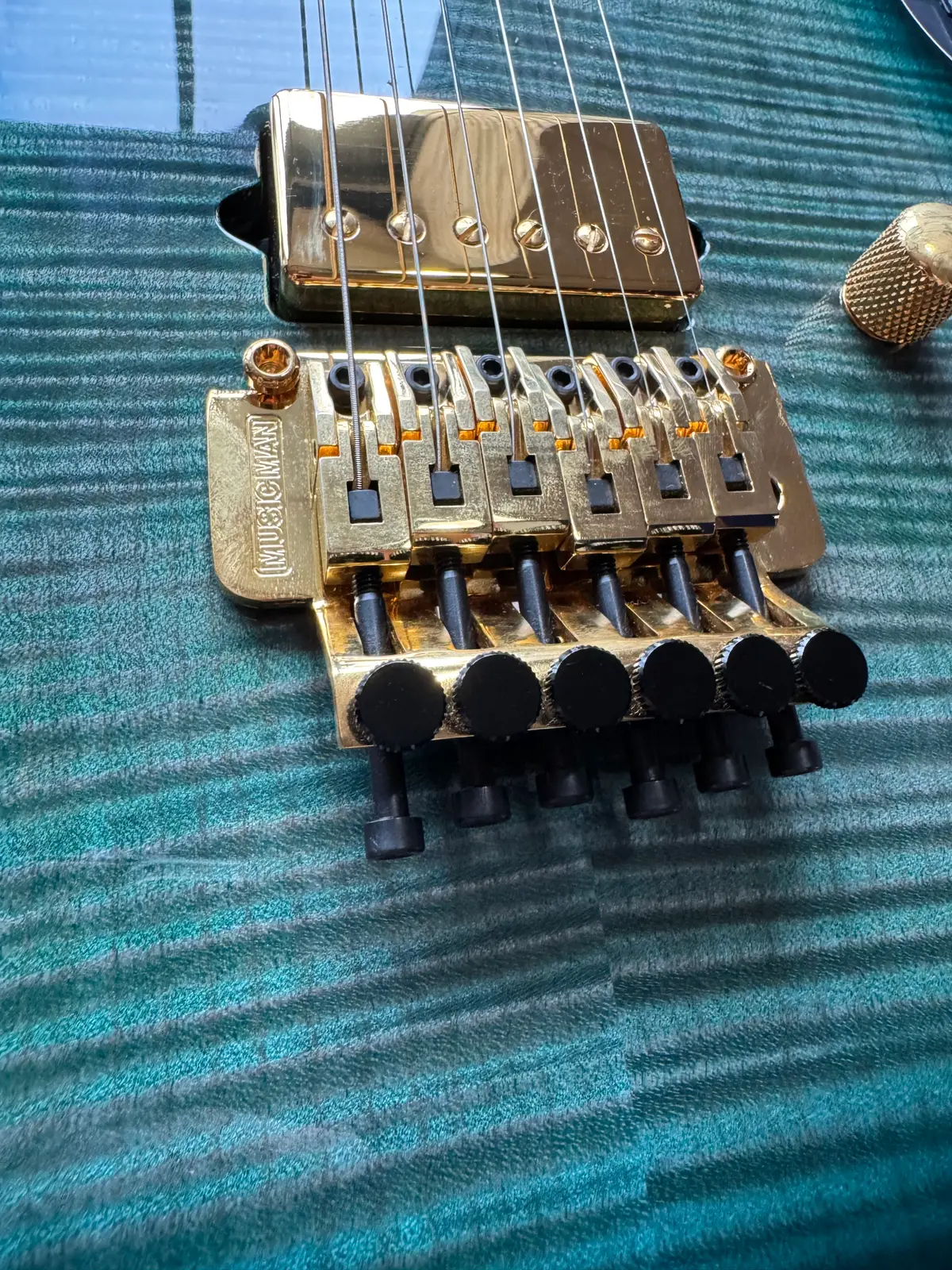

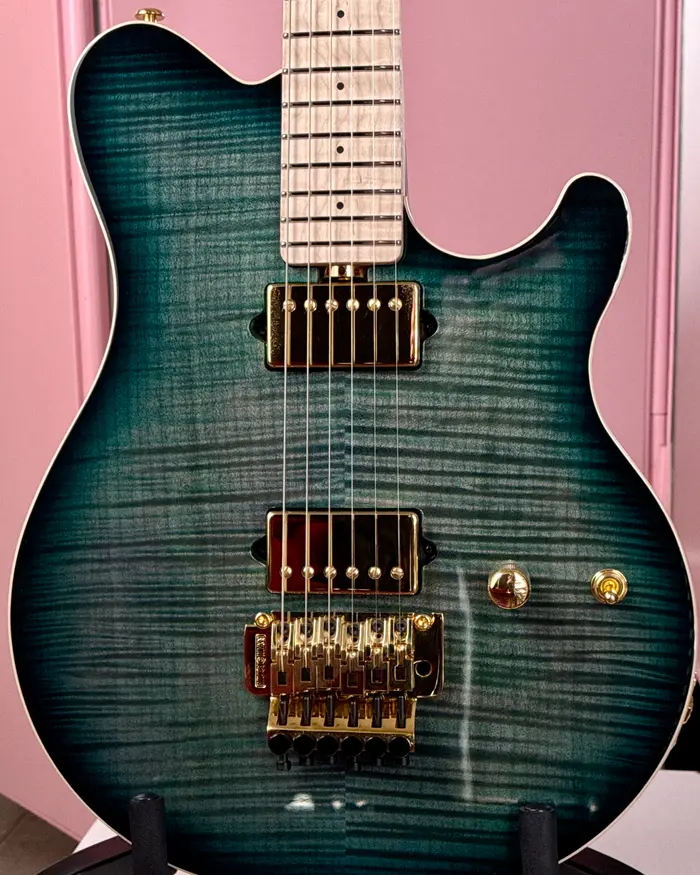

Floyd Rose и блокирующиеся тремоло

На классическом Floyd Rose каждое седло закреплено винтом к опорной пластине. Сначала разблокируют топ-лок и настраивают гитару. Для перемещения седла струну ослабляют колком до свободного состояния, удерживают седло, ослабляют его крепежный винт и сдвигают седло рукой. Затем винт затягивают, струну снова настраивают и проверяют результат. Отдельного винта для плавного перемещения седла у обычного Floyd Rose нет; для этого бывают специальные приспособления. Винт зажима струны в седле отпускать не нужно. После работы проверяют строй всех струн и положение плавающего тремоло, затем закрывают топ-лок и доводят строй микроподстройкой.

Почему не получается настроить мензуру

На акустической гитаре отдельных подвижных седел обычно нет. Интонацию там корректируют формой и положением нижнего порожка, а иногда работой с верхним порожком или ладами. Это уже не та регулировка, которую безопасно делать отверткой дома: если акустика заметно не строит по грифу, лучше показать ее мастеру.

Как работает компенсация мензуры

Немного духоты. Расположение ладов на грифе рассчитано по формуле равномерной темперации: каждый следующий лад делит оставшуюся длину струны в одной и той же пропорции, чтобы получился ровный полутоновый ряд. Этот расчет сделан для идеальной струны — абсолютно гибкой, без собственной жесткости, у которой при прижатии к ладу не меняется ничего, кроме длины.

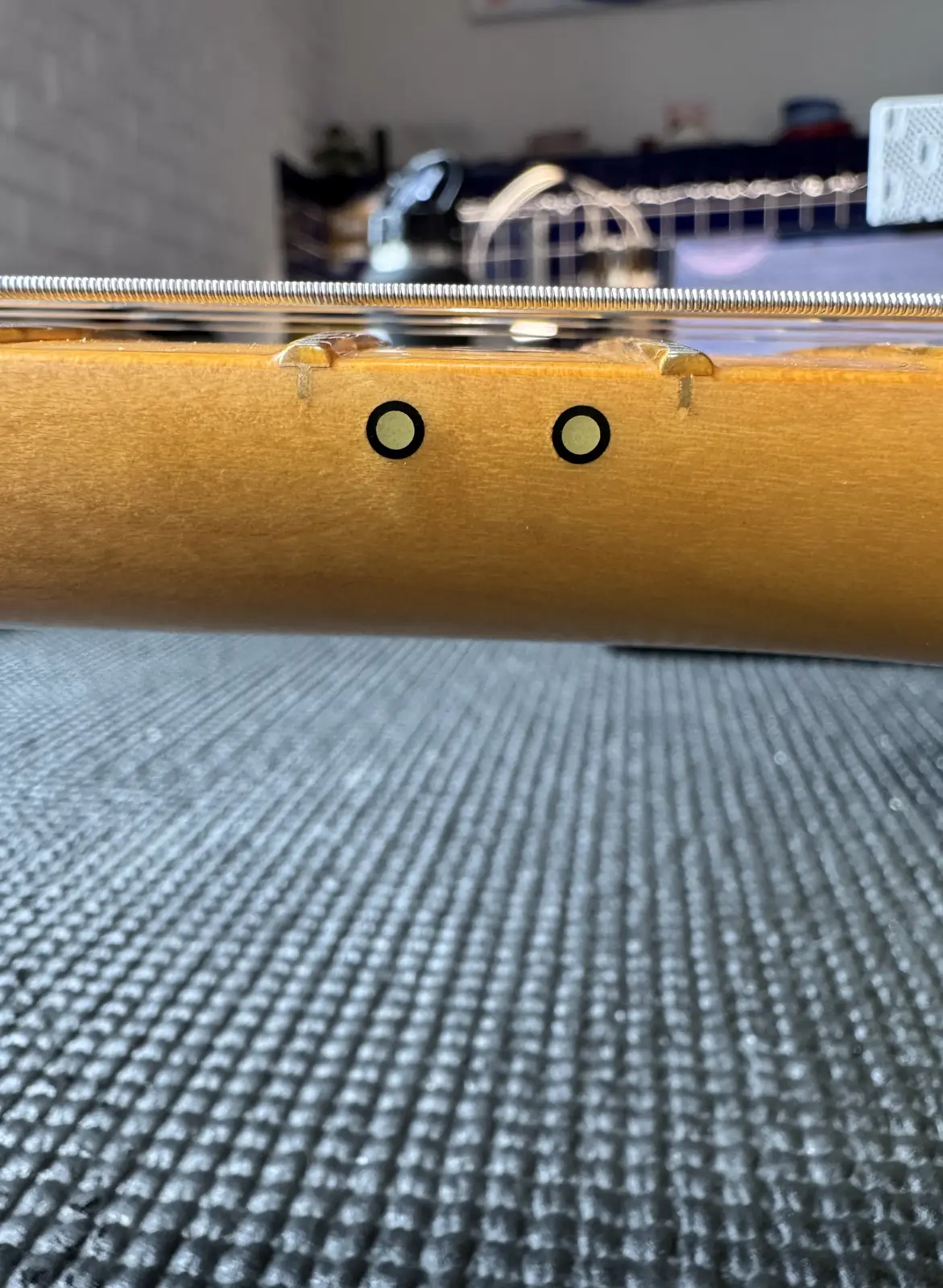

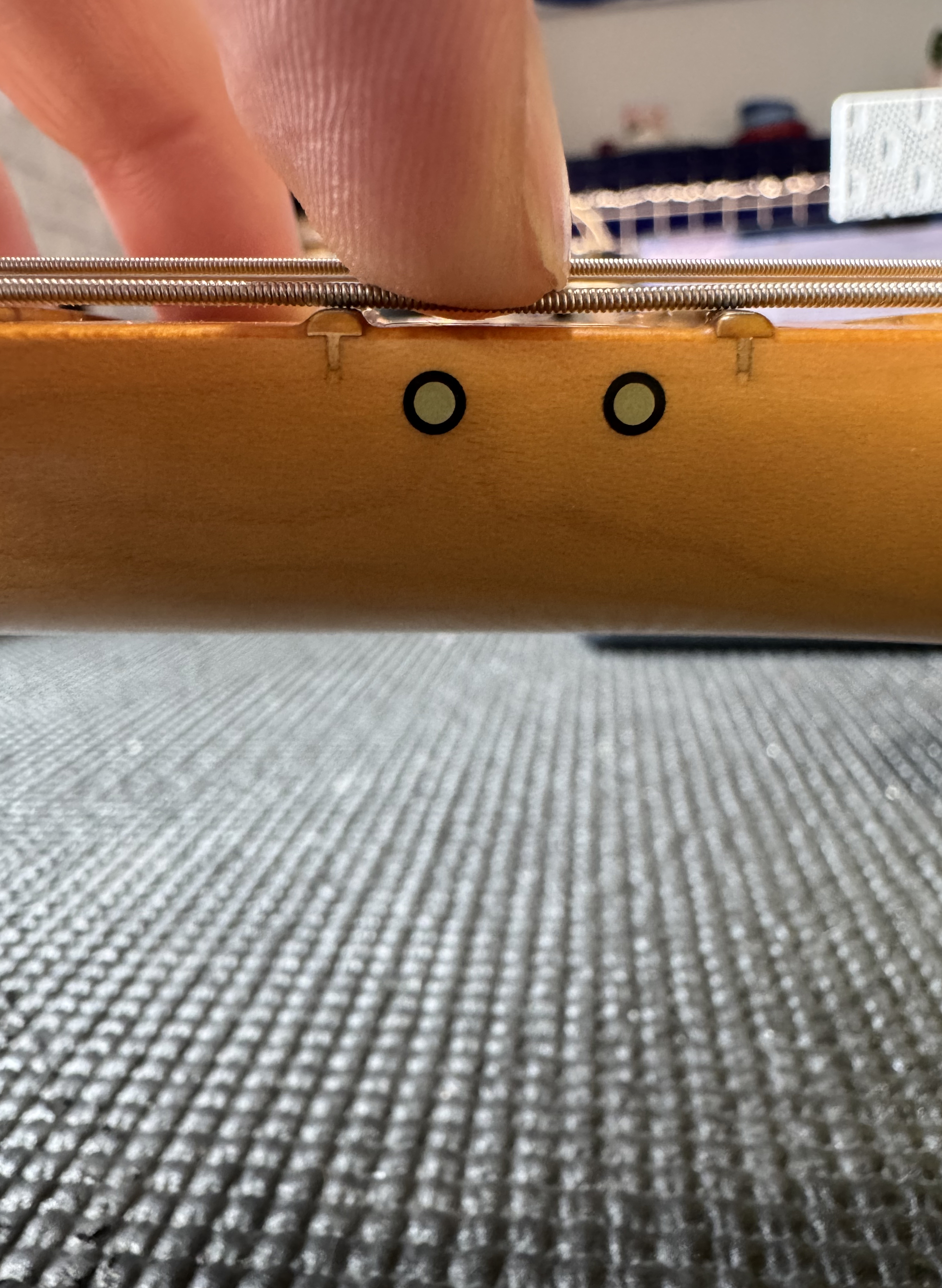

Реальная струна так не работает. Чтобы дотянуться до лада, ее приходится слегка продавливать вниз, а дополнительное натяжение чуть повышает высоту звука. Чем выше струны над ладами и сильнее прижим, тем заметнее этот эффект. На нужную компенсацию также влияют конструкция струны, жесткость сердечника, калибр и строй — одной толщиной струны ее не предсказать.

Компенсируют это небольшим удлинением рабочей длины струны на бридже: седло сдвигают чуть дальше от грифа относительно номинальной мензуры. После перенастройки открытой струны это помогает уменьшить завышение зажатых нот. 12-й лад расположен на половине номинальной мензуры, но после компенсации уже не делит реальную рабочую длину строго пополам. Флажолет около 12-го лада дает октавный ориентир без прижатия струны; сравнение с зажатой нотой показывает, насколько удачно выставлено седло.

Одна фиксированная компенсация на бридже не может быть идеальной сразу для всех ладов: разные лады реагируют на натяжение не совсем одинаково, а седло сдвигается только один раз для всей струны. Настройка по 12-му ладу — максимально близкий к точному строю практический результат, а не математически идеальная чистота на каждой ноте.

Частые ошибки при настройке мензуры

Самая частая ошибка — настраивать интонацию на старых убитых струнах. Вторая — забывать перенастраивать струну после каждого движения седла: без этого сравнение флажолета и зажатой ноты попросту неинформативно, потому что сама струна уже не в строю. Третья — путать направление: если сомнение в том, куда двигать седло, вспомните простое правило: чем короче струна, тем выше она звучит.

Отдельная ошибка — пытаться решить настройкой интонации проблему, которая на самом деле связана с ладами или порожком. Если разница между гармоникой и зажатой нотой не сокращается совсем или ведет себя непредсказуемо от лада к ладу, а не только на 12-м, дело обычно не в положении седла.

Когда лучше отдать гитару мастеру

Первое и важное: если не получается добраться до винта регулировки без риска сорвать шлиц. Без должного опыта можно либо слизать винты, либо случайно царапнуть деку отверткой — этого, я уверен, никому не хочется.

Если после нескольких аккуратных попыток интонация не сходится, стоит проверить свежесть струн, технику измерения и доступный ход седел. Причина может быть также в высоте струн, порожке или состоянии ладов. Когда эти причины исключены, а регулировки не хватает, разумнее показать гитару мастеру.

Что в итоге

Настройка интонации — одна из немногих операций на электрогитаре, где не требуется специальный инструмент помимо отвертки, шестигранника и тюнера, а результат проверяется сразу и объективно. Порядок простой: сначала анкер и высота струн, если они тоже нуждались в правке, затем порожек, а уже затем сравнение гармоники и зажатой ноты на 12-м ладу на каждой струне, с перенастройкой после каждого движения седла.

На бридже с шестью независимыми седлами такую настройку обычно можно сделать дома. Общие седла требуют компромисса, а блокирующееся тремоло — дополнительных действий. После настройки стоит проверить несколько привычных аккордов и нот в разных частях грифа: совпадение на 12-м ладу еще не заменяет проверку инструмента в игре.
